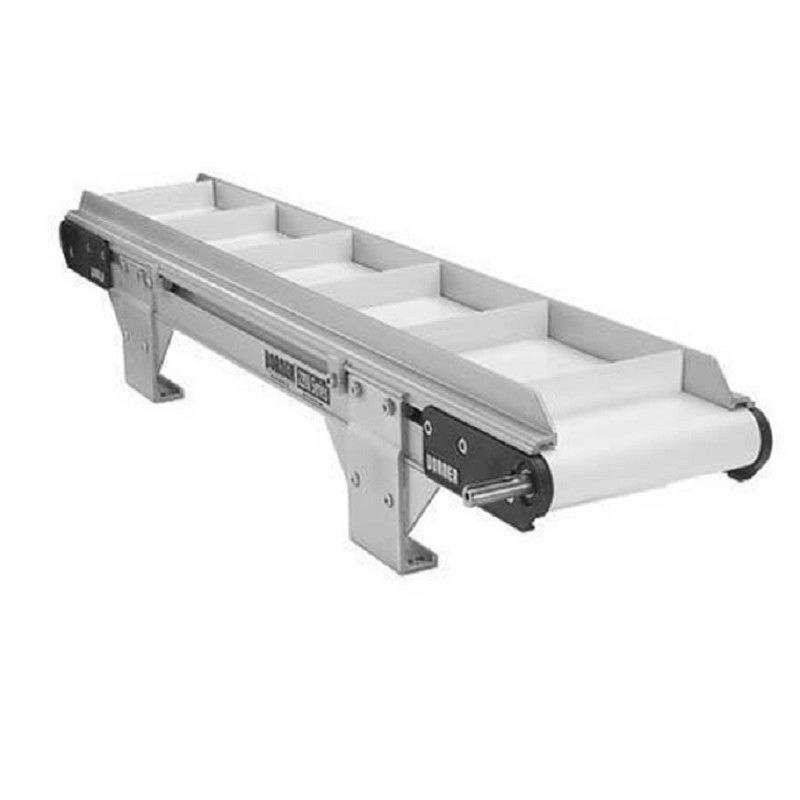

سيور نقل التقسيم NN100 / NN150 / NN200 سيور ناقلة مائلة

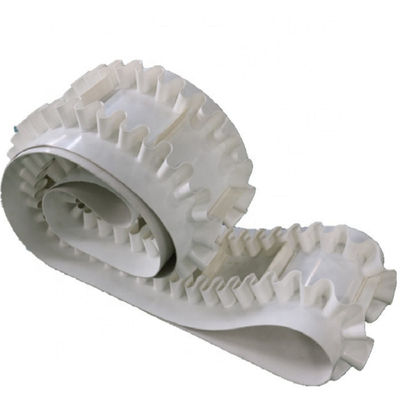

تسمى أحزمة النقل التقسيمية أيضًا أحزمة الجدار المموج ، وأحزمة الجدار المموج ذات الميل الكبير ، وأحزمة التنورة ، وتتكون من ثلاثة أجزاء: حزام القاعدة ، والجدران الجانبية ، والأقسام العرضية.تلعب الأضلاع دورًا في منع المادة من الانزلاق والسقوط.من أجل تجاوز الأسطوانة بسهولة ، تم تصميم الأضلاع لتكون مموجة ؛يتم استخدام الحجاب الحاجز للحزام الناقل الضلع المموج لدعم المواد.من أجل تحقيق نقل بميل كبير ، تم اعتماد نوع T ونوع TC.يتم توصيل الأضلاع والأغشية لحزام النقل ذو الضلع المموج بالحزام الأساسي عن طريق الفلكنة الثانوية ، وارتفاع الضلع 60-500 مم.

1. متطلبات النطاق الأساسي

مطلوب الحزام الأساسي لحزام ناقل التقسيم للحصول على درجة معينة من قوة الشد ومقاومة التآكل.من بينها ، بالنسبة لحزام ناقل التقسيم ذي الحواف الفارغة ، من أجل تلبية متطلبات الزاوية ، يجب أن يكون الاتجاه الطولي للشريط مرنًا ، ويتطلب الاتجاه العرضي درجة معينة من الصلابة.

2. هيكل النطاق الأساسي

يتكون الشريط الأساسي من أربعة أجزاء: مطاط الغطاء العلوي ، ومطاط الغطاء السفلي ، ولب الحزام والطبقة الصلبة الجانبية.سمك مطاط الغطاء العلوي بشكل عام 3-6 مم ؛سمك غطاء المطاط السفلي بشكل عام 1.5-4.5 مم.المادة الأساسية تتحمل قوة الشد.يمكن أن تكون المادة قماش قطني (CC) أو قماش نايلون (NN) أو قماش بوليستر (EP) أو حبل سلكي ST).من أجل زيادة الصلابة الأفقية للحزام الأساسي ، تتم إضافة طبقات تقوية خاصة على وتحت القلب ، والتي تسمى الطبقات الصلبة الأفقية.عرض الشريط الأساسي هو نفسه عرض الشريط العادي.

<
